اورینگ (O-ring) چیست؟

اورینگ (O-ring) چیست؟ سوالی است که باید مطرح شود تا اورینگ با واشر اشتباه گرفته نشود.

اورینگ قطعه‌ای دایره‌ای شکل از جنس مواد الاستومری و پلیمری است که در صنایع مختلف برای آب‌بندی بین دو قطعه مورد استفاده قرار می‌گیرد.

در این مطلب می‌خواهیم نوع دیگری از آب‌بندها یعنی اورینگ را معرفی کنیم و نحوه طراحی و انواع آن را نیز مورد بررسی قرار دهیم.

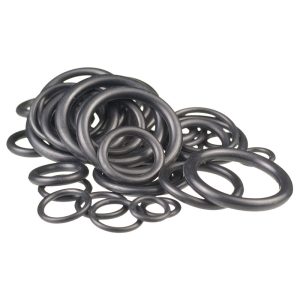

اورینگ ها همانطور که از اسم آنها مشخص است قطعه ای به شکل O انگلیسی بوده و سطح مقطع کاملا گرد دارند.

اورینگ ها در سایزها و رنگ بندی های بسیار متنوع جهت کاربرد در صنایع مختلف تولید می شوند.

مشخصات فنی اورینگ:

۱- قطر داخلی اورینگ:

یکی از مشخصات فنی اصلی اورینگ جهت تعیین سایز اورینگ، قطر داخلی اورینگ می باشد.

قطر داخلی اورینگ بر حسب میلیمتر و بر حسب اینچ اندازه گیری می گردد.

قطر داخلی اورینگ یا Inside Diameter با علامت اختصاری ID نیز شناخته می شود.

۲- قطر خارجی اورینگ:

یکی از مشخصات فنی اصلی دیگر اورینگ جهت تعیین سایز اورینگ، قطر خارجی اورینگ می باشد.

قطر خارجی اورینگ بر حسب میلیمتر و بر حسب اینچ اندازه گیری می گردد.

قطر داخلی اورینگ یا Outside Diameter با علامت اختصاری OD نیز شناخته می شود.

اصطلاحا سایز پشت تا پشت اورینگ نیز همان قطر خارجی اورینگ یا OD می باشد.

۳- ضخامت اورینگ:

یکی از مشخصات فنی اصلی دیگر اورینگ جهت تعیین سایز اورینگ، ضخامت اورینگ می باشد.

ضخامت اورینگ بر حسب میلیمتر و بر حسب اینچ اندازه گیری می گردد.

ضخامت اورینگ یا Cross Section با علامت اختصاری CS نیز شناخته می شود.

جهت اندازه گیری اورینگ به صورت استاندارد در مقاله ” نحوه اندازه گیری اورینگ ” به صورت کامل توضیح داده شده است.  با مطالعه این مقاله قادر خواهید بود هر نوع اورینگ با هر سایز و متریال را به راحتی و به صورت کاملا استاندارد اندازه گیری نمایید.

جهت خرید ابزارهای اندازه گیری اورینگ نیز می توانید ابزارهای موجود را در وبسایت www.oringmarkets.ir در قسمت محصولات، ابزارهای اندازه گیری اورینگ را مشاهده نموده و به صورت آنلاین خرید نمایید.

جهت مشاوره مهندسی رایگان در مورد تعیین ابعاد استاندارد اورینگ نیز می توانید از قسمت تماس با ما، با کارشناسان زبده اورینگ مارکت تماس حاصل فرمایید.

۴- متریال اورینگ:

اورینگ ها با توجه به کاربردهایی که دارند در متریال های مختلف تولید می شوند.

متریال اورینگ با توجه به سیال مورد استفاده و میزان تحمل درجه دمایی تعیین می گردد که در مورد تعیین متریال اورینگ به صورت کامل در مقاله ” نحوه تعیین متریال اورینگ ” توضیح داده شده است. با مطالعه این مقاله قادر خواهید بود تا با توجه به سیال مورد استفاده و دمای کاری مورد نیاز، متریال اورینگ خود را تعیین نمایید.

جهت آشنایی با انواع متریال اورینگ جهت استفاده در صنعت خود و کاربرد هر کدام از متریال های مختلف می توانید مقاله “ آشنایی با انواع متریال اورینگ” را مطالعه نمایید. با مطالعه این مقاله قادر خواهید بود متریال مورد نیاز جهت صنعت خود و کاربرد مورد استفاده را تعیین نمایید.

جهت مشاوره مهندسی رایگان در مورد تعیین متریال اورینگ نیز می توانید از قسمت تماس با ما، با کارشناسان زبده اورینگ مارکت تماس حاصل فرمایید.

۵- سختی اورینگ :

اورینگ های صنعتی با توجه به کاربردهای متفاوتی که دارند در سختی های مختلف تولید می شوند.

البته متریال مورد استفاده برای ساخت اورینگ در سختی اورینگ نیز موثر می باشد. به طور مثال امکان تولید اورینگ سیلیکونی با سختی ۹۰ وجود ندارد.

سختی اورینگ (Hardness) به صورت رایج در سختی های Shore 55، Shore 60، Shore 70، Shore 75، Shore 90 تولید می شود.

جهت سنجش سختی اورینگ میتوان از دستگاه سختی سنج اورینگ استفاده نمود.

برای سنجش سختی اورینگ یا هر نوع قطعه لاستیکی دیگر کافیست قطعه لاستیکی مورد نظر را زیر قسمت سوزنی شکل این ابزار قرار داد و با فشار دادن بر روی گوشت اورینگ یا قطعه لاستیکی (فشار بیش از حد نباید وارد شود، باید فشار تا حدی باشد که اورینگ فرم خود را از دست ندهد) عقربه دستگاه بر روی هر درجه ای که قرار گیرد مقدار سختی قطعه لاستیکی را نشان خواهد داد.

که البته کارکردن با این دستگاه نیاز به مهارت داشته و خطای اندازه گیری سختی اورینگ با این دستگاه نیز ممکن است زیاد باشد. به همین دلیل بهتر هست که برای اندازه گیری سختی اورینگ، نمونه اورینگ مورد نظر را جهت تست سختی به آزمایشگاه های تست قطعات لاستیکی مانند “آزمایشگاه متالوژی رازی” و یا “شرکت مهندسی و تحقیقات صنایع لاستیک” سپرد تا با درصد خطای بسیار پایینی سختی اورینگ را اندازه گیری نمایند.

جهت مشاوره مهندسی رایگان در مورد تعیین سختی اورینگ نیز می توانید از قسمت تماس با ما، با کارشناسان زبده اورینگ مارکت تماس حاصل فرمایید.

۶- تحمل دمایی اورینگ :

اورینگ ها با متریال های مختلف دارای تحمل دمایی متفاوتی هستند. با توجه به نوع سیال مورد استفاده و محل نشیمنگاه اورینگ و کاربرد اورینگ مورد نظر، باید از اورینگ های مختلف با تحمل درجه دمایی متفاوتی استفاده نمود.

در صورتی که دمای کاری خیلی بالایی مورد نیاز نباشد میتوان از متریال NBR یا BUNA-N استفاده نمود ولی در صورتی که دمای کاری بالا باشد ناچارا باید از اورینگ هایی با متریال وایتون (Viton) استفاده نمود که قیمت آن نسبت به متریال NBR خیلی بیشتر می باشد. البته باید توجه داشت که متریال مورد استفاده نسبت به سیالی که اورینگ با آن در ارتباط هست مقاومت شیمیایی مناسبی داشته باشد.

جهت آشنایی کامل با تحمل درجه دمایی متریال های مختلف اورینگ، می توانید مقاله “میزان تحمل دمایی اورینگ” را مطالعه نمایید. با مطالعه این مقاله قادر خواهید بود که اورینگ مورد نظر خود را با توجه به دمای کاری مورد نیاز به راحتی انتخاب نمایید.

جهت مشاوره مهندسی رایگان در مورد انتخاب اورینگ مناسب با توجه به دمای کاری صنعت مورد استفاده شما می توانید از قسمت تماس با ما، با کارشناسان زبده اورینگ مارکت تماس حاصل فرمایید.

۷- مقاومت شیمیایی اورینگ :

اورینگ ها با متریال های مختلف نسبت به برخی از سیال ها مقاومت شیمیایی بسیار خوب و یا مقاومت شیمیایی ضعیفی نشان می دهند.

بنابراین هنگام انتخاب اورینگ باید دقت نمود که متریال اورینگ مورد استفاده نسبت به سیالی که با اورینگ در ارتباط است مقاومت شیمیایی خوبی داشته باشد.

به طور مثال اگر سیالی که اورینگ با آن در ارتباط است روغن ترمز باشد، متریال NBR یا Viton نسبت به روغن ترمز واکنش شیمیایی نشان میدهند و نمیتوانند مقاومت شیمیایی خوبی در برابر روغن ترمز داشته باشند. ولی مقاومت شیمیایی متریال EPDM نسبت به سیال روغن ترمز خوب بوده و پیشنهاد میگردد در صورتی که سیال شما روغن ترمز بود ( و البته با در نظر گرفتن دمای کاری ) از متریال EPDM استفاده نمایید.

جهت آشنایی با میزان مقاومت شیمیایی اورینگ ها در سیال های مختلف می توانید مقاله “سازگاری متریال اورینگ و مقاومت شیمیایی” را مطالعه نمایید.

با مطالعه این مقاله قادر خواهید بود متریال اورینگ مد نظر خود را به گونه ای انتخاب نمایید که با سیال مورد استفاده شما واکنش شیمیایی نداشته باشد و مقاومت شیمیایی خوبی نسبت به سیال مورد استفاده شما داشته باشد.

جهت دریافت مشاوره رایگان مهندسی برای تعیین متریال مناسب اورینگ می توانید از قسمت تماس با ما، با کارشناسان زبده اورینگ مارکت تماس حاصل فرمایید.
